應用范圍

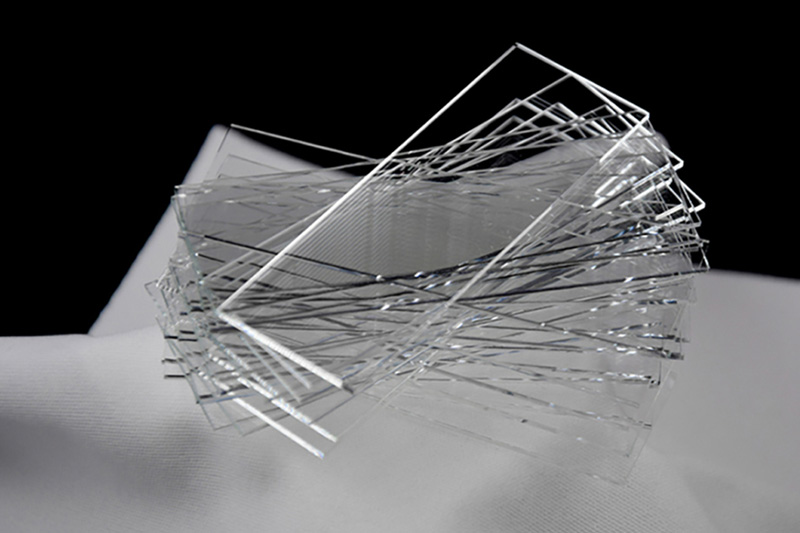

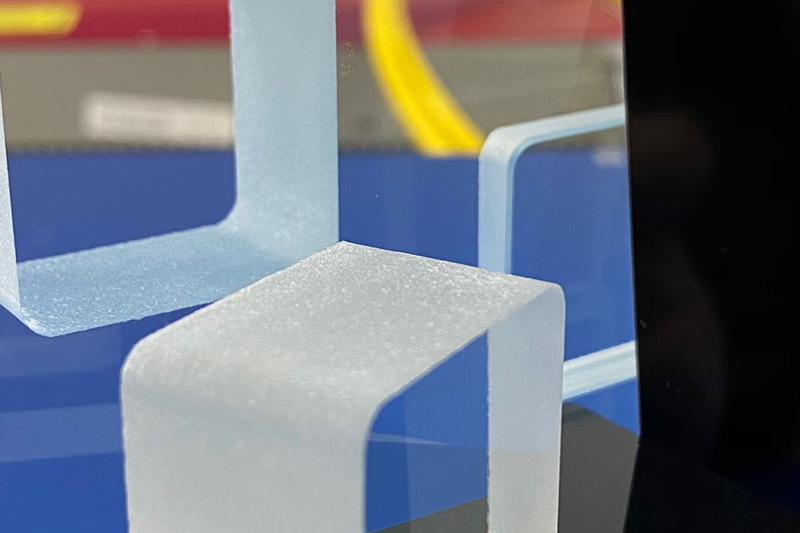

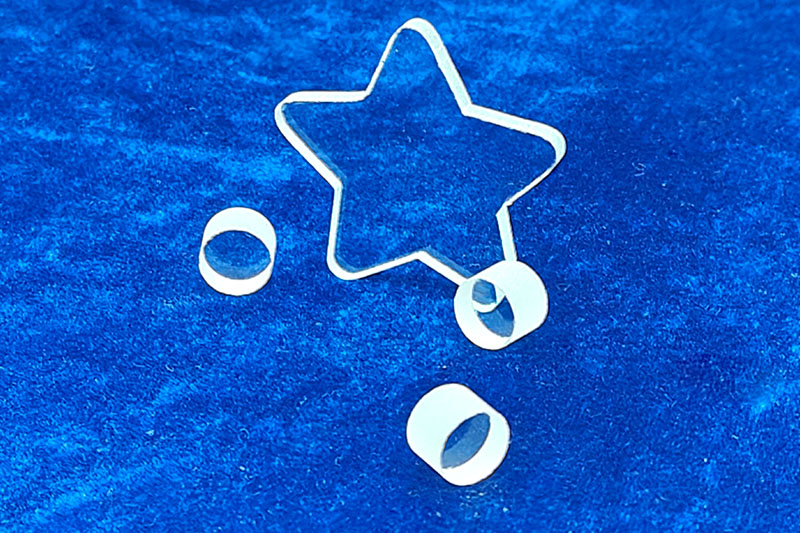

儀器儀表,加厚、特厚型玻璃行業切割,如:超白玻璃、普白玻璃、高硼硅玻璃、石英玻璃等；
強化及非強化玻璃切割,如:手機玻璃蓋板、車載玻璃蓋板、攝像頭玻璃蓋板等;
藍寶石玻璃切割,如:手機藍寶石蓋板、攝像頭藍寶石玻璃蓋板、藍寶石燈條(LED 燈條)等;
液晶屏玻璃切割,如:異形液晶屏倒R/U/C角、液晶屏分切等；

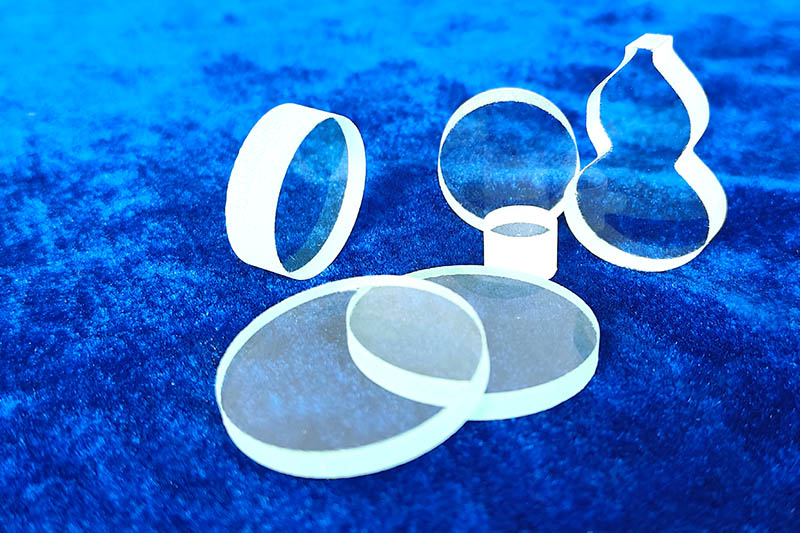

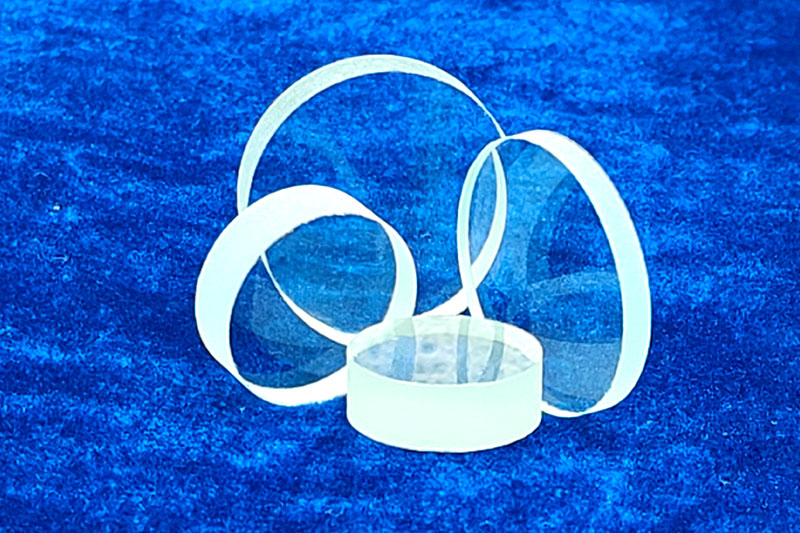

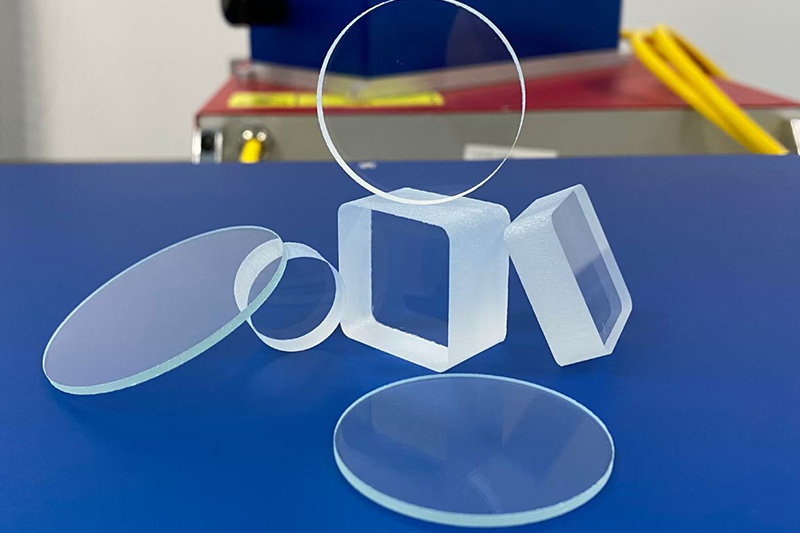

其它光學玻璃切割,如:K9 玻璃、濾光片切割、反射鏡切割等；
產品介紹
光源為高功率皮秒激光器;

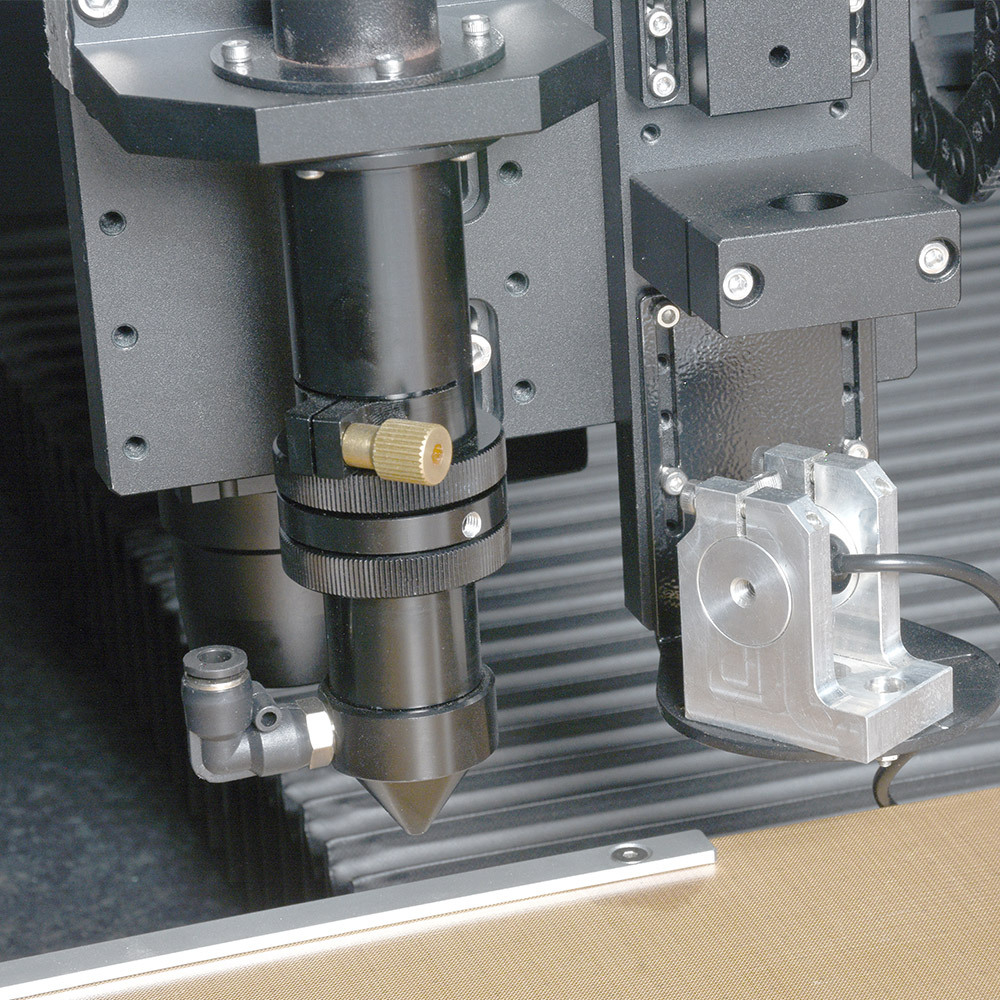

自研制玻璃切割頭,鏡片全采用進口，光斑細,焦深長;

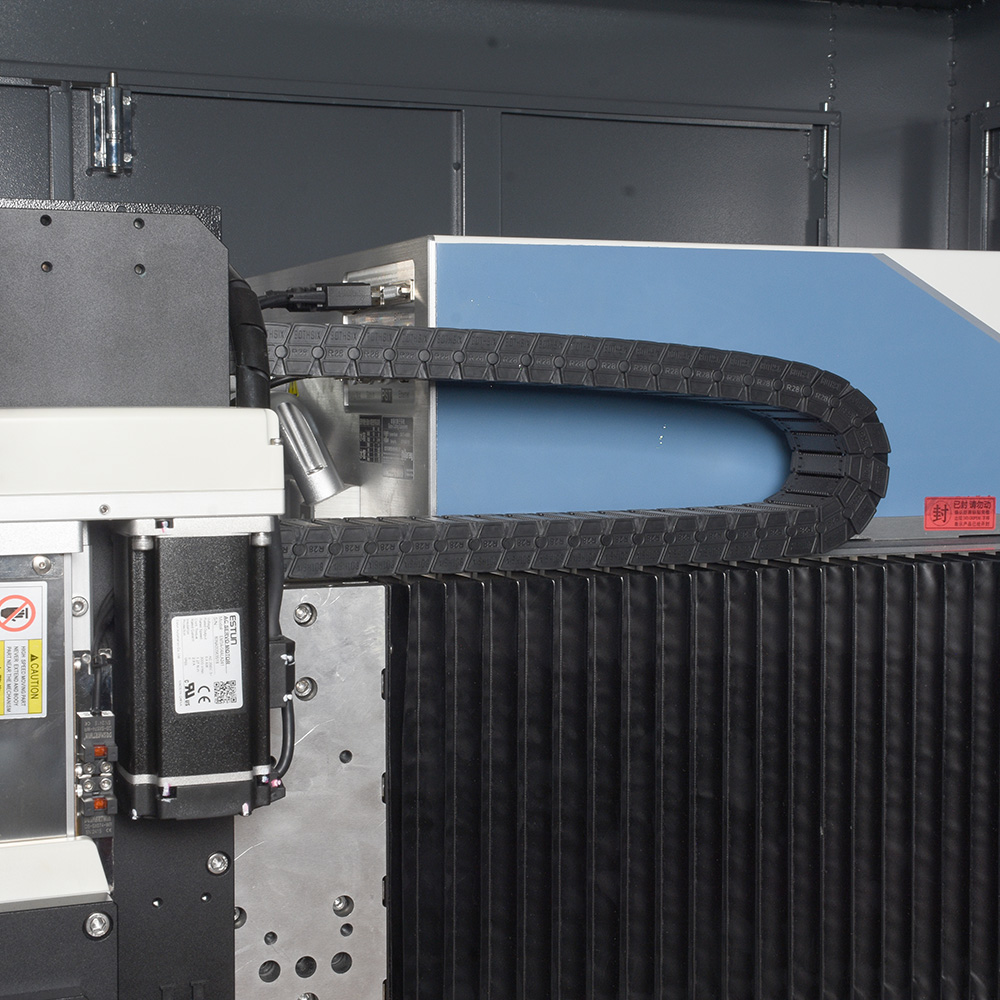

X/ 軸電機采用高端直線電機、德國0.1um數字光柵尺;
支持切割裂片一體、單獨切割、單獨裂片;
運動控制標配PS0功能,均勻控制激光光斑點間距;

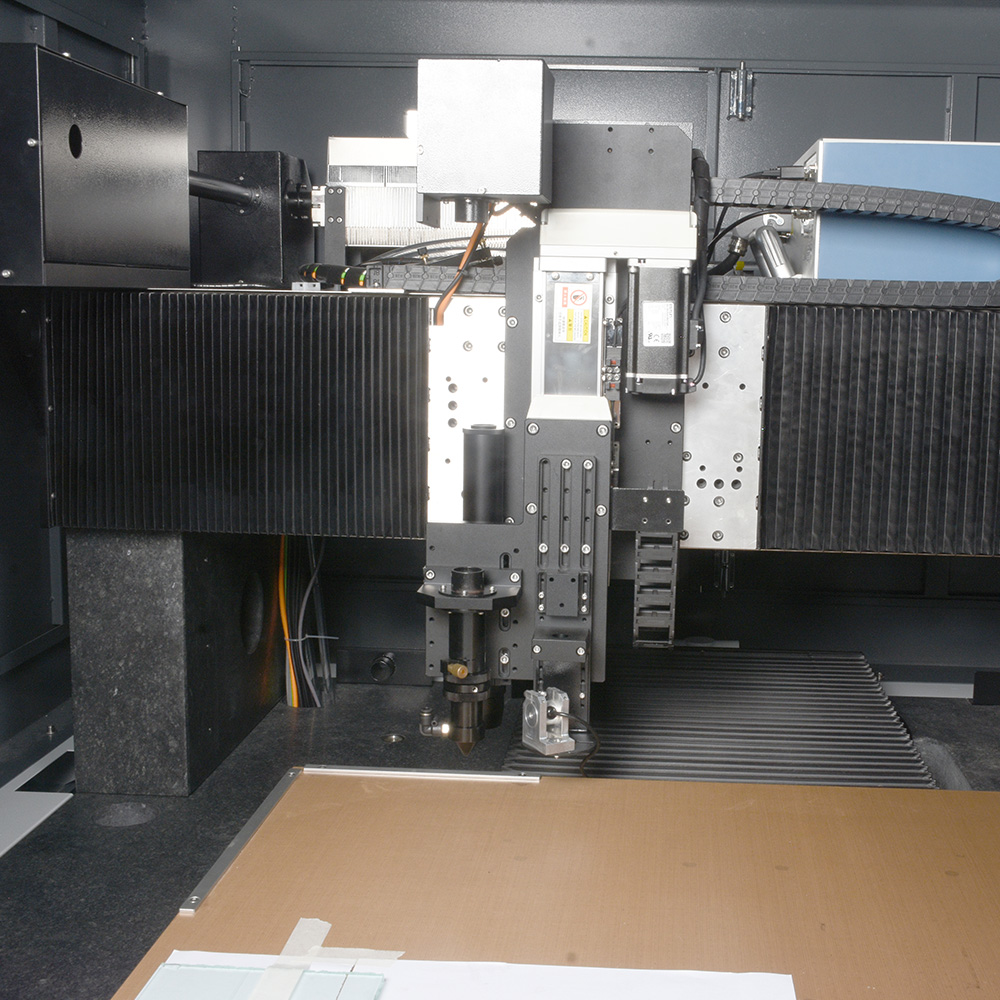

裝置對位CCD及遠心視覺鏡頭,精確識別圓、十字等mark點;電器元件采用法國施耐德,開關電源采用臺灣明緯;一刀可以切割19mm以內的厚度;電機平臺、光學平臺基座采用天然大理石,精度更有保障;
| 設備名稱 | 雙平臺皮秒激光玻璃切割裂片一體機 | 雙平臺皮秒激光玻璃切割機 | 單平臺皮秒激光玻璃切割機 |
| 激光類型 | 紅外皮秒脈沖激光器 | ||
| 功率 | 60W/80W/100W | ||
| 波長 | 1064nm, 光束質量: M2<1.2 | ||
| 冷卻方式 | 水冷 | ||
| 切割性能 | |||
| 驅動電機 | XY直線電機+光柵尺,定位精度≤±2um,重復精度≤±1.5um,加速度1G,直線速度最大1000mm/s | ||
| 切割速度 | 0-500mm/s adjustable | ||

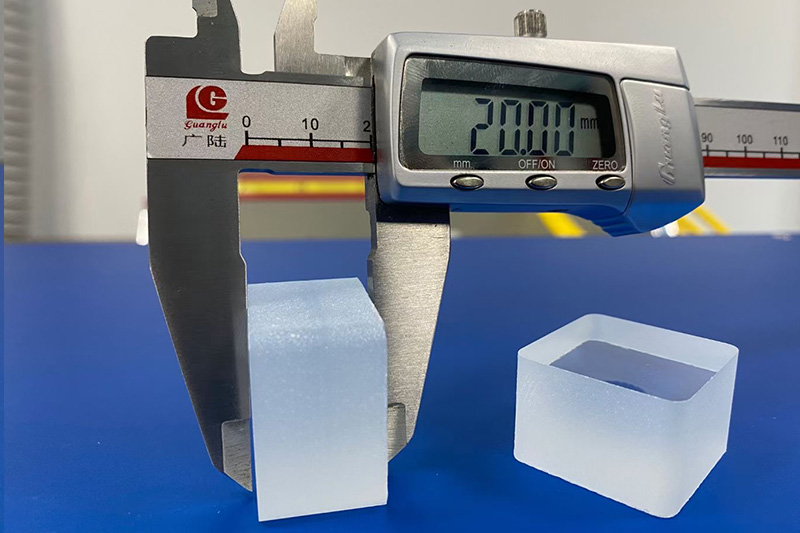

| 切割厚度 | 超白玻璃一刀≤19mm,青板玻璃兩刀≤19mm(根據產品材質、厚度、速度要求情況選擇所需激光功率及切制頭焦深:材質可能影響加工厚度,更厚可采取多刀切制) | ||

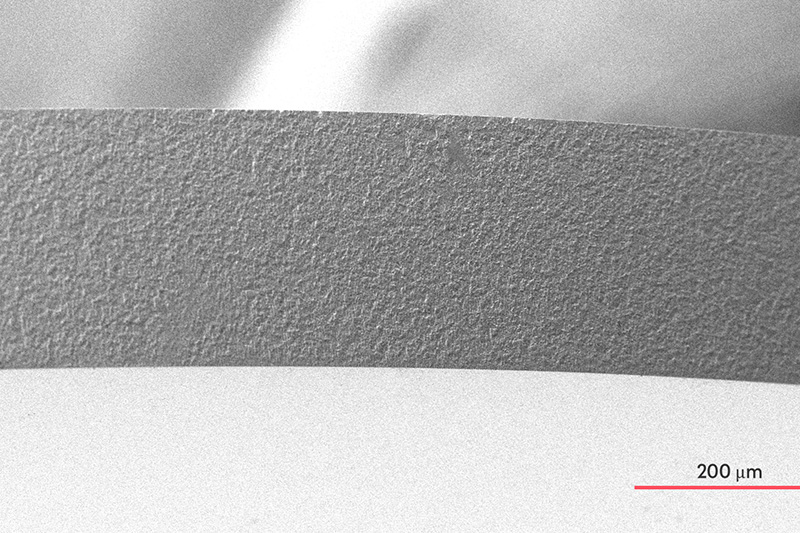

| 最小切割崩邊 | ≤5um | ||
| 切割精度 | <20um | ||
| X/Y 切割行程 | 600x700mm. 600x900mm 雙平臺 | 400x500mm,600x700mm,600x900mm 雙平臺 | 400x500mm,600x700mm，600x900mm 單平臺 |
| 裂片激光源 | |||
| 激光類型 | co2連續激光器 |
|
|
| 功率 | 150W (250W/350W 可選) | ||
| 波長 | 10.6um | ||
| 脈沖寬度 | 1-100kHz | ||
| 冷卻方式 | 水冷 | ||
| 功率、尺寸重量 | |||
| 電壓、功率 | <8KW.AC220V | <5KW,220V | <4KW,220V |
| 設備尺寸 | 長 2150mm x 寬2080mm x 高 1960mm | 長1700mm x 寬 1700mm x 高1960mm | 長1700mm x 寬 1700mm x 高1960mm |
| 雙平臺切割裂片一體機 | 雙平臺玻璃切測機(可配單獨裂片平臺) | 單平臺玻璃切測機(可配單獨裂片平臺) | |
| 重量 | 約4000KG | 約3500KG | 約2500KG |
| 地面承載 | >700kg/m2 | >500-700kg/m2 | >500-700kg/m2 |
